Описание

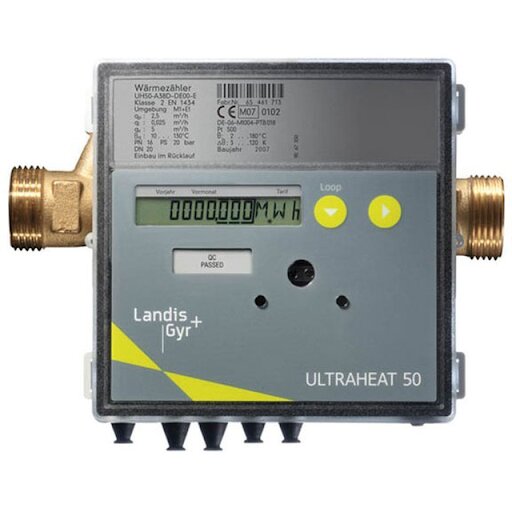

Счетчик тепла ULTRAHEAT T550/UH50
одноканальный Ультразвуковые муфтовый архивируемый - современный высокоточный мультифункциональный счетчик для любой задачи теплоучета в закрытых системах теплоснабжения.
Госреестр СИТ Украины - У1154-11
Сертификат утверждения типа № UA-MI / 1р-575-2007
В счетчиках тепла ULTRAHEAT T550 / UH50 реализованы специфические требования поставщиков тепловой энергии, промышленного учета тепла / холода, общедомового и поквартирного учета тепла / холода.
Новые стандарты для измерения расхода теплоносителя
Счетчик ULTRAHEAT UH50 сочетает в себе современную микропроцессорную технику с прогрессивным ультразвуковым методом измерения, при котором полностью отпадает необходимость в механических подвижных частях.
За счет этого данная техника обладает высокой износостойкостью, долговечностью и почти не требует обслуживания. Высокая точность и стабильность гарантируют точные и справедливые взаиморасчеты за тепловую энергию.
Отдается теплоносителем количество тепла прямо пропорционально разности температур воды в прямом и обратном трубопроводах и прошел через систему объемом воды.
Объем воды измеряется подачей ультразвуковых импульсов сначала по направлению потока, затем против него.
Время прохождения импульса между излучателем и приемником по направлению потока сокращается, против направления потока - соответственно возрастает.
На основе измеренных времен прохождения импульсов рассчитывается объем прошла через канал измерения расхода воды. Температуры прямого и обратного потоков измеряются с помощью платиновых термопреобразователей сопротивления.
В завершение рассчитанный объем теплоносителя умножается на измеренной разницей температур в прямом и обратном потоках и произведение суммируется с ранее накопленным количеством тепла.
В результате потребленное количество тепла регистрируется и отображается на дисплее в физических единицах kWh, MWh, MJ или GJ.
Прибор ULTRAHEAT® UH50 в зависимости от исполнения может использоваться как: счетчик тепла; счетчик холода; комбинированный счетчик тепла - холода; расходомер - регистратор.
Теплосчетчик ULTRAHEAT® UH50 является модернизированной версией широко известного счетчика Ultraheat-2WR5. В новом тепловычислителей значительно расширены функции архивирования, увеличено количество коммуникационных модулей, включая радиомодуль, модуль подключения двух дополнительных расходомеров с импульсными выходами, упрощенное управление дисплеем за счет применения двух кнопок.
Основные технические характеристики теплосчетчика Landis & Gyr ULTRAHEAT T550 / UH50 Dn 40 муфтовый:
-Ультразвуковий счетчик тепла или холода, а также комбинированный счетчик тепла / холода
-Теплоносий вода
-Метрологичний динамический диапазон измерения 1: 100
-Полный динамический диапазон 1: 1000
-Умовний проход расходомера: DN 40
Номинальный расход теплоносителя, м3 / ч: 10,0
Номинальный давление: PN16 (резьбовые расходомеры) PN25 (фланцевые расходомеры)
-Минимальный / максимальный расход, Qmin / Qmax: 0.01 * Q / 2 * Qn
-Максимальное перегрузки по расходу - 2,8 * Qn
-Максимальная температура теплоносителя 150 ° С
Класс точности измерения количества тепла (по ГОСТ 3339-96): 4
-произвольный положение при установке, установка в подающий или обратный трубопровод
-Зоны успокоения потока до и после счетчика не нужны
-Цельнометаллическое выполнения канала измерения расхода
-Батарейное питания (литиевая батарея 3,6 В) со сроком службы до 16 лет или от сетевого питания 24V AC / DC до 230 V
-журнал событий
Оптический интерфейс по EN 62056-21: 2002
-Два гнезда для установки коммуникационных модулей (Plug & Play)
-60 месячных значений
-Разнообразие тарифных функций
-Програмированный архив данных для системного мониторинга (опция)
-Мижпроверочний интервал, установленный Госстандартом Украины - 4 года
-Самодиагностика
