Описание

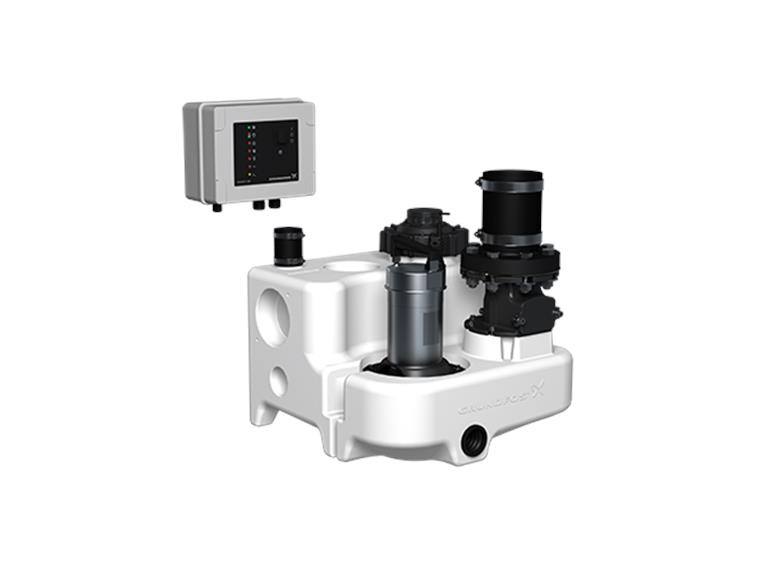

Канализационная насосная станция MSS.11.3.2
Multilift MSS.11.3.2 поставляется полностью готовым к установке, состоит из полностью резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.
Полностью герметичный резервуар обладает всеми необходимыми патрубками для подключения впускной трубы от 180 до 250 мм, вентиляционной трубы DN50 и ручного мембранного насоса (принадлежность).
Сборный резервуар содержит 7 входных патрубков по периметру. Выходной патрубок 2x DN100 с одним уплотнени tv, гнездо для входа по бокам 2 х DN100, DN100 верхний подвод воды. 2x DN50 сверху и сбоку.
Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.
Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями, имеет безопасную масляную камеру для заливки масла между двумя уплотнениями вала.
LC220 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга.
Насос и датчик подключен к контроллеру с 4 м или 10 м кабеля и длины трубы.
Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.
Контроллер полностью контролирует работу насоса
Функции контроллера:
- Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком
- Защита двигателя с помощью выключателя и /
- или измерения тока, а также подключения тепловых реле.
- Защита двигателя от работы всухую
- 24 часа автоматической работы в течение длительного периода
- Журнал состояния: - Состояние насоса (работа, неисправность) - Время для сервиса/ обслуживания один раз в год (выбор ON / OFF на DIP- переключателя)
- Неисправности: - Неисправность последовательности фаз и отсутствия фазы у 3ф. двигателя - Превышение уровня жидкости (сигнализация) - Неисправность датчика - Внешний сигнал тревоги переключатель (только сигнализация) - Сухой контакт для общей сигнализации автоматический или ручной сброс тревоги (выбирается DIP-переключателем)
- Простой выбор начального уровня 180 или 250 мм (выбирается DIP-переключателем)
Один дополнительный вход для подключения отдельного датчика уровня, который будет использоваться для обнаружения наводнение за пределами Multilift (внешняя тревога).
Установки часто монтируются в приемок внутри фундамента в самой нижней точке в здании. В случае например, притока грунтовых вод или прорыва
водопровода, на контроллере будет сигнал тревоги.
Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

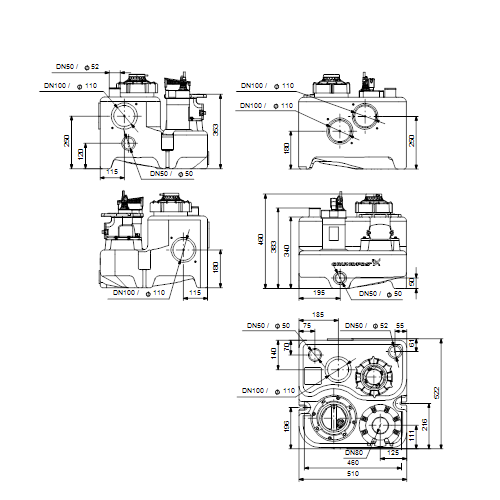

Габаритный чертеж.
