Описание

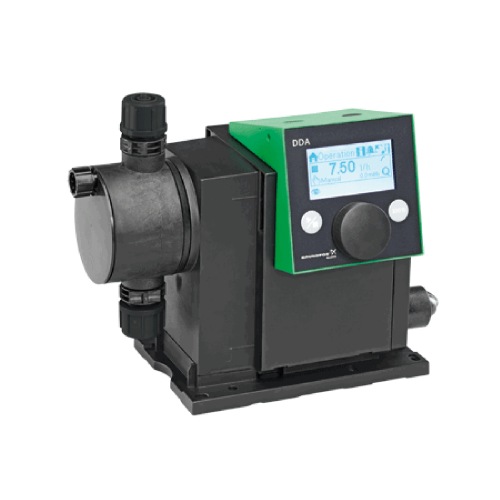

Дозирующий насос DDA 17-7 AR-PP/E/C-F-3
SMART Digital DDA представляет собой компактный объемный, дозирующий насос с диафрагмой и переменной скоростью вращения (шаговый двигатель).
Интеллектуальная электронная система управления потребляет минимальное количество электроэнергии.
Особенностью дозировочных насосов SMART Digital является полный рабочий ход мембраны в процессе работы, что обеспечивает полноту всасывания при работе с вязкими жидками и жидкостями способными легко выделять газ.
Производительность регулируется за счет скорости движения мембраны в период нагнетания, а
не за счет ограничения объема жидкости в дозирующей головке.
Быстросъемная монтажная плита с соединением позволяет монтировать насос в трех различных положениях без использования дополнительных принадлежностей.
Блок управления можно легко поднять и повернуть в одно из трех положений: фронтальное, слева или справа.
Колесо управления и разноцветная подсветка графического текстового ЖК-дисплей делают ввод в
эксплуатацию интуитивно понятным.
Элементы управления защищены прозрачной крышкой.
Дозирующая головка состоит из:
- Тефлоновой мембраны, материал которой является универсальным, химически стойким и обеспечивает длительный срок службы.
- Двойных шариковых (всасывающего и нагнетательного) клапанов для
- устранения перетечек жидкостей и максимальной точности дозирования.
- Клапана деаэрации для удаления воздуха из дозирующей головки в момент пуска, что облегчает запуск насоса.
Режимы работы:
- Дозирование в мл / ч, л / ч или гал.
- Импульсное управление в мл / импульс (с функцией памяти).
- Аналоговое управление 0/4-20 мА (масштабируемое).
- Режим работы «Партия» в мл, л или гал.
- Таймер на основе функции «Партия» (дозирование по таймеру, недельным циклом).
- Цифровое управление (GENIbus подготовлены для ProfibusDP E-box).
Другие особенности:
- Авто-деаэрация во время работы насоса в режиме ожидания, чтобы избежать аварии из-за воздушных пробок.
- SlowMode (анти-кавитация), позволяет уменьшать частоту вращения двигателя на 50% (maximum flow: 8.5 л/ч) и 25% (maximum flow: 4.25 л/ч), например, высокой вязкостью или дегазации жидкостей.
- Дисплей “Сервис” показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей.
- Два варианта блокировки клавиш в зависимости от уровня защиты для защиты насоса от несанкционированного доступа.
- Дополнительная функция для отображения дополнительной информации, например, фактический ввод мА.
- Счетчик для общего дозированного объема (сброс), часы работы и т.д.
- Сохранять и загружать пользовательские настройки, а также изменять заводские настройки.
Сигнальные входы / выходы:
- Вход для импульсного, аналогового 0/4-20mA сигнала, внешний останов.
- Вход сигнала низкого уровня и пустого резервуара.
- Два без потенциальных выходных реле для макс. 30 В AC / DC (конфигурируемый, например, сигнализации, сигнал хода, дозирующий насос, таймер и т.д.)
- Аналоговый выход 0/4-20.
- Межсетевой интерфейс связи (GENIbus, а также для дополнительного Profibus DP E-box для модернизации).
Габаритный чертеж.
