Описание

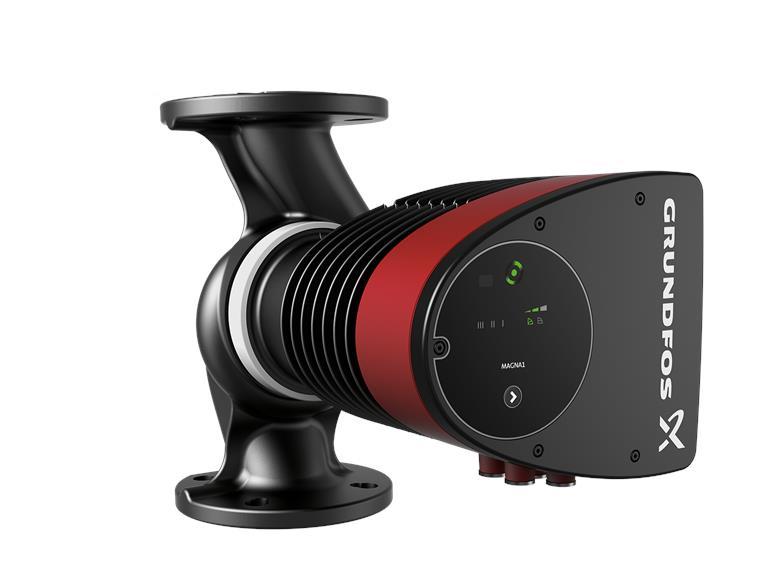

Насос циркуляционный MAGNA1 65-150 F
MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения.
Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса.
MAGNA3 - насос, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
- котроллер, встроенный в блок управления
- панель управления с TFT-дисплеем на блоке управления
- блок управления рассчитан на опциональные CIM-модули
- встроенные датчик перепада давления и температуры
- чугунный корпус насоса (в зависимости от модели)
- кожух ротора из композиционного материала, армированного углеродным волокном
- опорный диск подшипника и оболочка ротора из нержавеющей стали
- кожух статора из алюминиевого сплава
- силовая электроника с воздушным охлаждением
MAGNA3 является однофазным насосом.
Характерные особенности:
- AUTOADAPT (автоматическая поднастройка).
- FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
- Пропорциональный контроль давления.
- Постоянный контроль давления.
- Постоянный контроль температуры.
- Кривая постоянного режима работы.
- Кривая максимального или минимального режима работы.
- Автоматический ночной режим.
- Не требуется никакая внешняя защита электродвигателя.
- Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
- Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
Связь MAGNA3 обеспечивает связь по следующим интерфейсам:
- беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
- связь по полевой шине через CIM-модули
- цифровые входы
- релейные выходы
- аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем.
Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

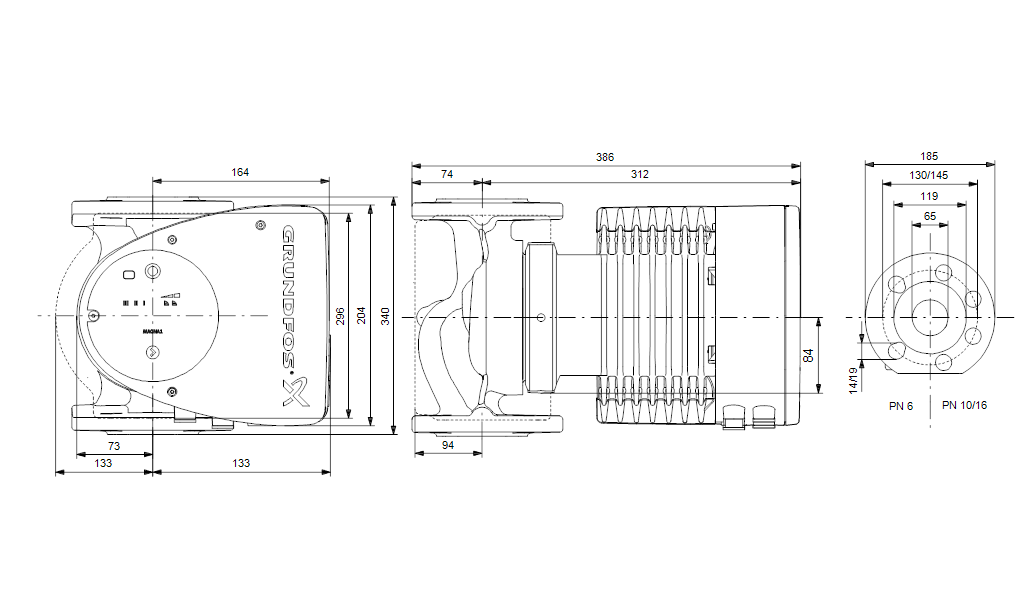

Габаритный чертеж.
