Описание

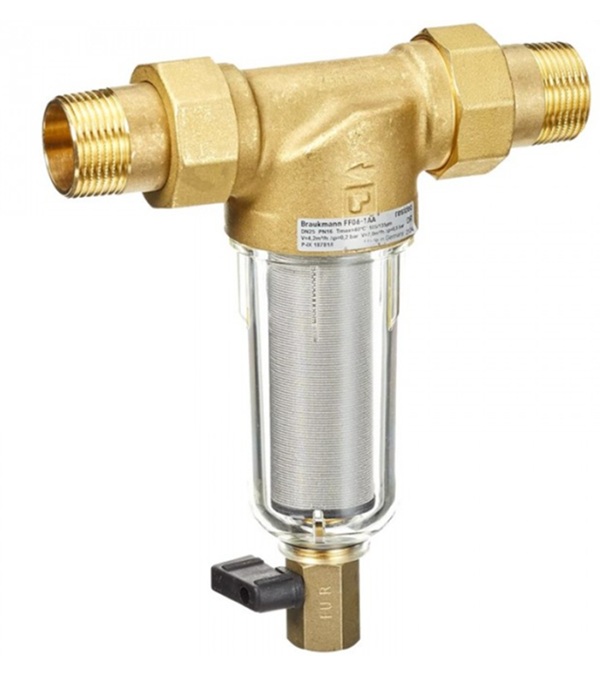

Honeywell Resideo Braukmann MiniPlus FF06-1AA фильтр для воды тонкой очистки с обратной промывкой серии Honeywell FF06 служат для удаления из воды механических примесей размером более 100 мкм таких как ржавчина, песок, пенька. С помощью крана, установленного внизу фильтра, данный водоочиститель можно промывать.
Корпус из латуни. Сам фильтр Honeywell FF06 изготавливается в нескольких исполнениях для холодной и горячей воды с резьбой от 1/2 до 1 1/4''. Корпус фильтра во всех исполнениях имеет внутреннюю и наружную резьбу соответствующего размера с двух сторон. Максимальной рабочее давление до 16 бар. Фильтр снабжен краном, расположенным в нижней части колбы.
Техническое обслуживание фильтров, например, замена сетчатого элемента или колбы, возможна без демонтажа водоочистителя из трубопровода.
Принцип действия:
В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю с несколько пониженным давлением, но это несколько снижает эффективность очистки.
- Режим промывки выключается простым поворотом ручки шарового клапан
- Рабочее положение: устанавливается в горизонтальном трубопроводе чашей вниз
- Рабочая среда: вода
- Максимальное давление: до 16,0 бар
Инструкция по монтажу:
Можно монтировать как на металлические, так и на пластиковые трубы.
Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
Устанавливается за водосчетчиком после запорных клапанов . Это позволит обслуживать устройство без демонтажа из трубопровода.
Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
Рекомендуется после комбинированного фильтра оставлять прямолинейный стабилизирующий участок трубопровода длиной не менее пятикратного номинала присоединительного размера.
