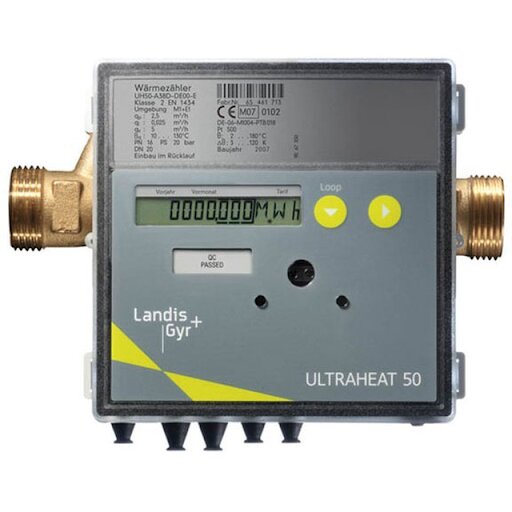

ЛІЧИЛЬНИК ТЕПЛА ULTRAHEAT T550/UH50
ОПИС:ULTRAHEAT UH50 - теплолічильник, спеціально розроблений для обліку теплової енергії і холоду в замкнутих системах теплопостачання та охолодження, в якому реалізовані специфічні вимоги постачальників теплової енергії, промислового обліку тепла/холоду, загальнобудинкового і поквартирного обліку тепла/холоду.
Нові стандарти для вимірювання витрати теплоносія:Лічильник ULTRAHEAT UH50 поєднує в собі сучасну мікропроцесорну техніку з прогресивним ультразвуковим методом вимірювання, при якому повністю відпадає потреба в механічних рухомих частинах. За рахунок цього дана техніка має високу зносостійкість, довговічністю і майже не вимагає обслуговування. Висока точність і довготривала стабільність гарантують точні і справедливі взаєморозрахунки за теплову енергію.
Віддається теплоносієм кількість тепла прямо пропорційно різниці температур води в прямому і зворотному трубопроводах і пройшов через систему обсягом води. Обсяг води вимірюється подачею ультразвукових імпульсів спочатку у напрямку потоку, потім проти нього. Час проходження імпульсу між випромінювачем і приймачем у напрямку потоку скорочується, проти напрямку потоку - відповідно зростає.
На основі виміряного часу проходження імпульсів розраховується обсяг пройшла через канал вимірювання води. Температури прямого і зворотного потоків вимірюються за допомогою платинових термоперетворювачів опору. Розрахований обсяг теплоносія перемножується з виміряної різницею температур в прямому і зворотному потоках і добуток підсумовується з раніше накопиченим кількістю тепла. В результаті спожите кількість тепла реєструється і відображається на дисплеї в фізичних одиницях kWh, MWh, MJ або GJ.
Технічні характеристики (стандартне виконання лічильника теплової енергії):
- Клас точності: 2 (по EN1434);
- Термометри опору Pt500 - 1,5 м (підібрана пара для прямого і зворотного трубопроводів). Для витратомірів до 6 м3 /год прямий датчик температури вбудовується в витратомір;
- Живлення: літієва батарея "С" (термін служби 6 років);
- Роздільне виконання теплообчислювача і витратоміра (1,5 м);
- Вбудована система діагностики забруднення витратоміра з автоматичним регулюванням потужності ультразвуку;
- Оптичний інтерфейс для зчитування даних і параметрування лічильника теплової енергії;
- Первинна перевірка (не потрібна повірка перед встановленням);
- Суцільнометалевий ультразвуковий витратомір (t макс = 150°С);
- Підготовка під два комунікаційних модуля.
