Опис

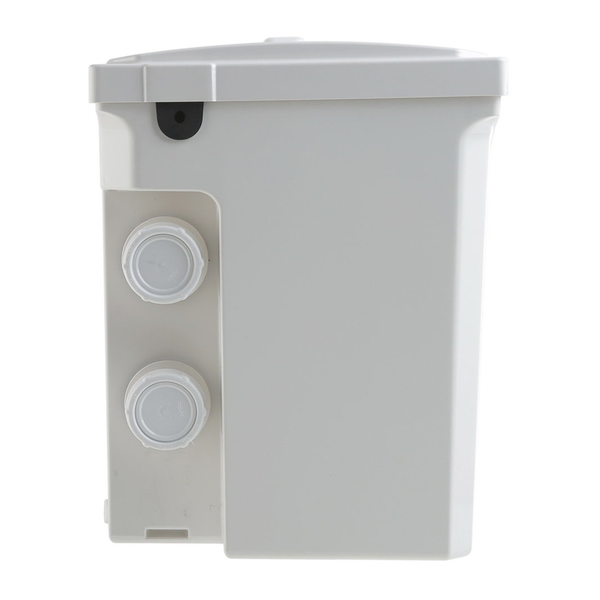

Каналізаційна установка Liftaway C 40-1
Місткість для збору сірих стічних вод об'ємом 30 літрів. Призначена для оснащення насосів серії Grundfos Unilift KP, з метою створення компактної підйомної станції для установки нижче рівня каналізації.
Бак має вентиляційний отвір з вугільним фільтром і захистом від переливання. Підйомна станція підходить для перекачування сірих стічних вод з максимальним розміром часток 10 мм з пральних машин, душових, раковин, раковин і так далі
Підйомна станція не повинна перекачувати стічні води, що містять скидання з туалетів.
Резервуар має три бічні входи DN 40 і один верхній вхід DN 40 або 50. Вихід DN 40.
Комплект труб, що поставляється з баком, включає зворотний клапан і направляючий важіль, який має бути закріплений на насосі для надійного запуску і зупинки.
Насос замовляється окремо. Ви можете вибрати насос з лінійки UNILIFT KP. Насос повинен мати поплавцевий вимикач для автоматичного запуску і зупинки, версія A1 :
Grundfos UNILIFT KP150 A1
Grundfos UNILIFT KP250 A1
Grundfos UNILIFT KP350 A1

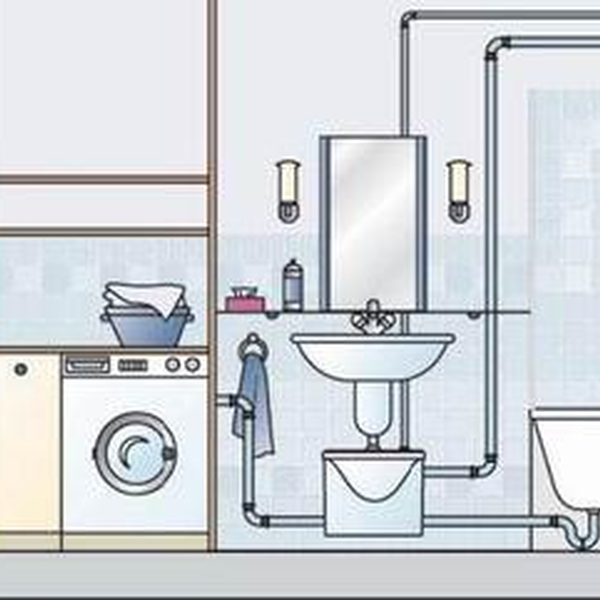

Принцип дії LIFTAWAY C :
Брудна вода поступає з підключеної системи в насосну установку. Реле рівня автоматично включає і відключає насос залежно від рівня рідини в резервуарі. Стічна вода перекачується по напірній трубі в головний каналізаційний колектор.

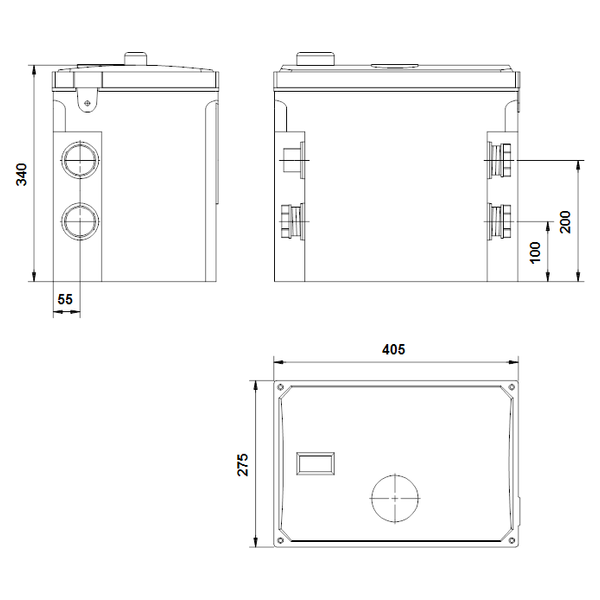

З'єднання
- Всмоктуючий патрубок:
3 х ∅ 40 мм,збоку
1 х ∅ 0/50 мм, згори
1 х ¾" з'єднання пральної машини, збоку
- Напірний патрубок: ∅ 40 мм, збоку
- Вентиляційний патрубок: ∅ 25 мм, згори
Припливна і витяжна вентиляція
Припливна і витяжна вентиляція здійснюються через фільтр з активованим вугіллям. Вентиляційна магістраль може виводитися через кришку за допомогою сполучного патрубка ∅ 25 мм.
